VLAN与静态VLAN的配置实验操作

VLAN的概述

VLAN的概念

VLAN（虚拟局域网）是一种基于局域网交换技术的网络管理技术。它通过将网络设备和用户分割成逻辑上隔离的组，能够根据网络需求进行灵活划分。VLAN的主要目的是保障信息安全，隔绝广播信息，提升网络效能，防止广播风暴的产生。

VLAN的优势

控制广播：每个VLAN内部的广播仅限于该组成员，减少广播域大小。

增强网络安全性：通过合理划分VLAN，能够限制未经授权的设备访问网络核心。

简化网络管理：VLAN让网络管理员能够更方便地进行网络划分和管理。

VLAN的分割方法

VLAN的分割主要有两种方法：

物理分割：基于交换机的物理端口划分不同的VLAN。

逻辑分割：基于MAC地址或其他逻辑条件划分不同的VLAN。

VLAN的种类

VLAN主要分为静态VLAN和动态VLAN两种：

静态VLAN：通过手动配置交换机端口所属的VLAN，属于最常见的VLAN实现方式。

动态VLAN：基于设备的MAC地址自动划分VLAN，适用于无静态规划的网络环境。

实验题

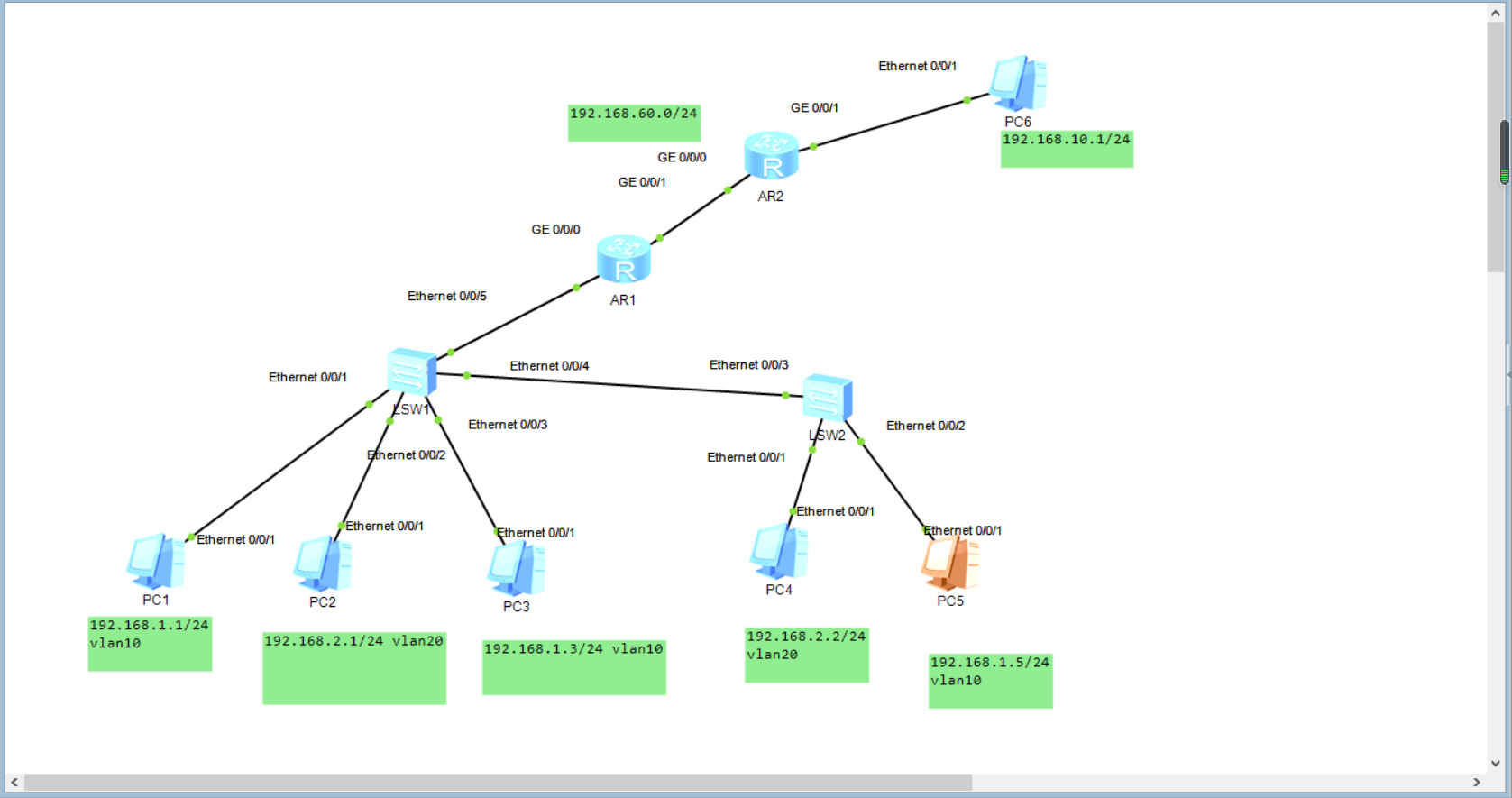

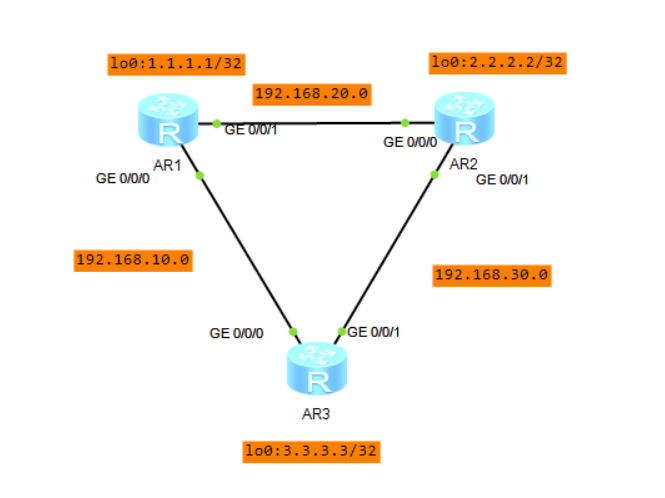

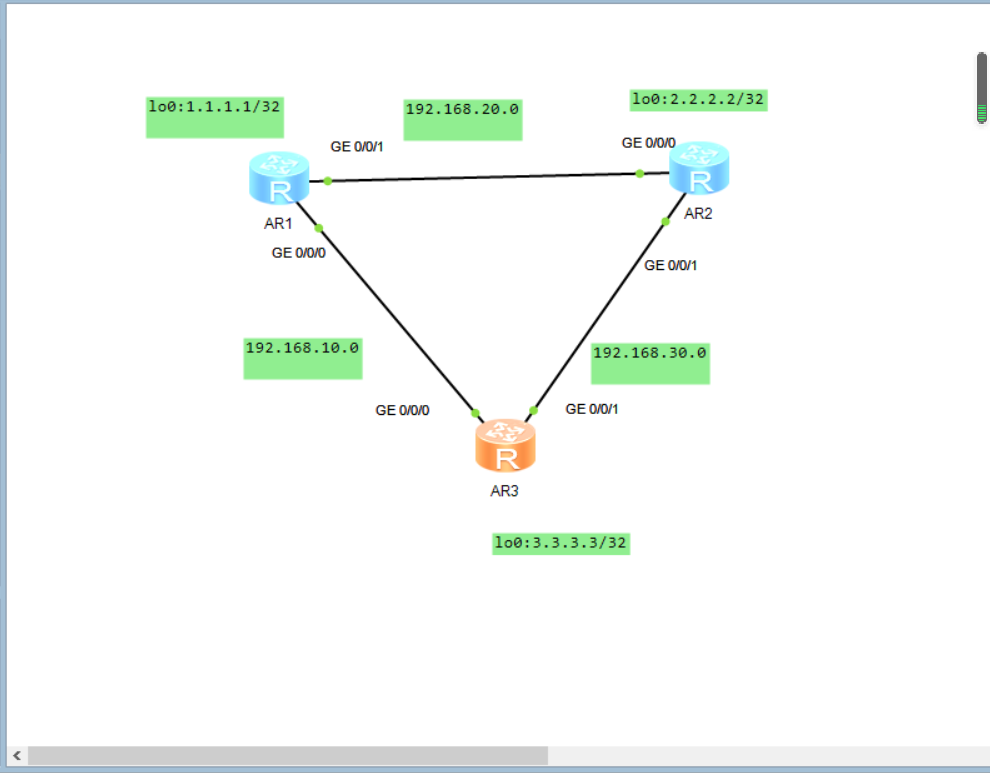

1. 实验拓扑图配置

按照以下拓扑图进行配置：

R1----R2----R3 |      |      |C1(COVID-19) C2(COVID-19) C3(COVID-19)

2. 配置命令

交换机配置：

使用port group创建VLAN组，例如ww。

将多个接口批量加入同一个VLAN组：

port-group wwvlan batch 10 20 30 40group-member e0/0/2 e0/0/5port link-type accessport default vlan 20

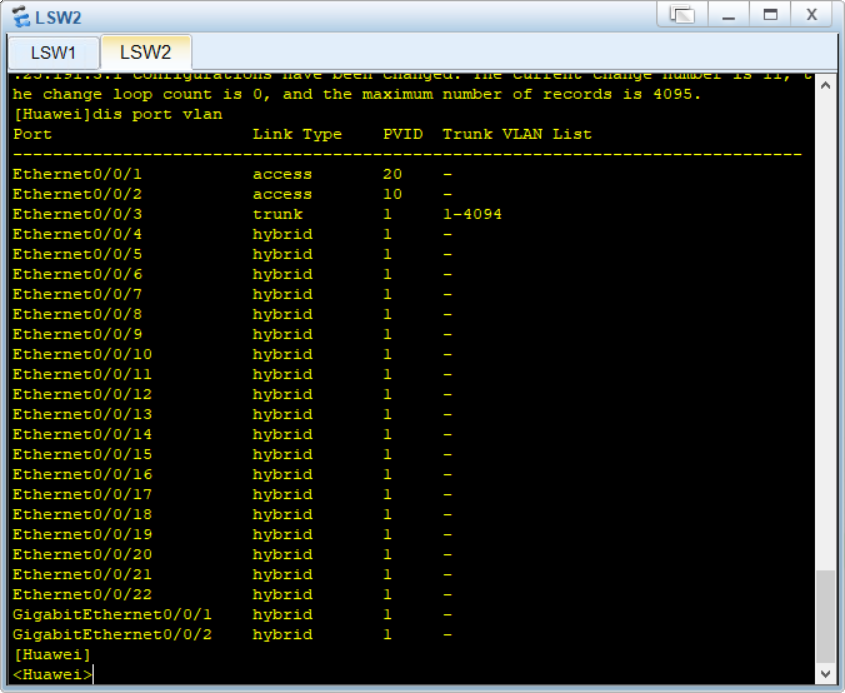

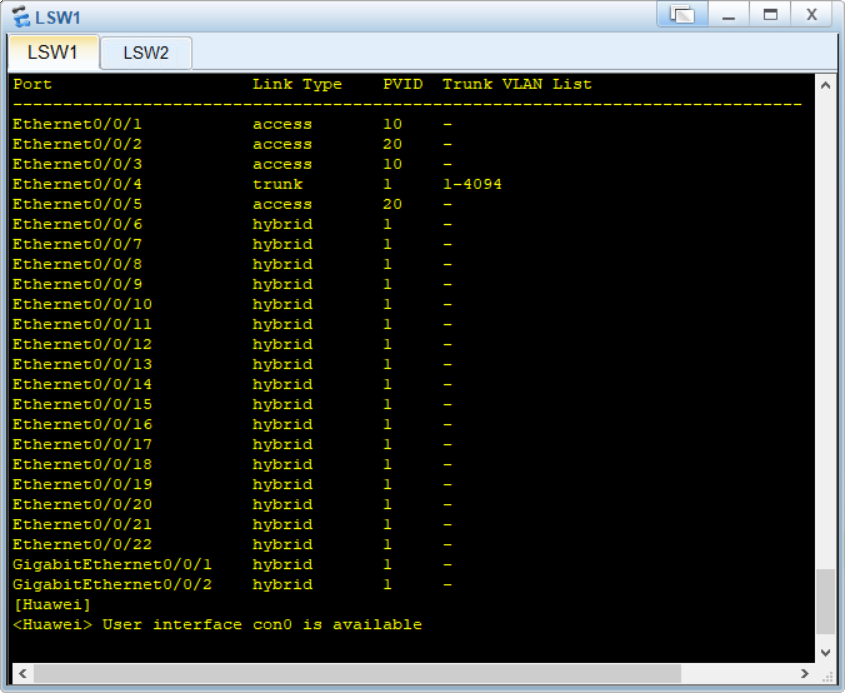

查看VLAN表：
```
dis port vlan
```

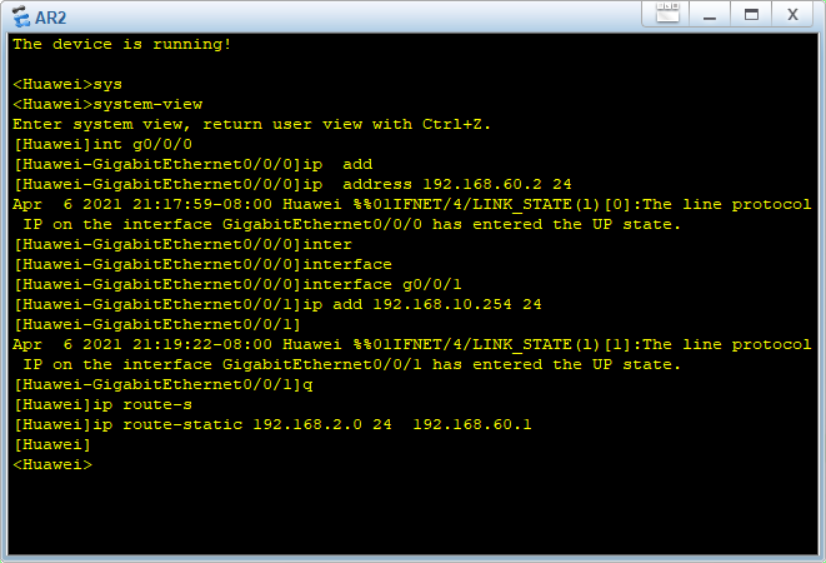

路由器配置：

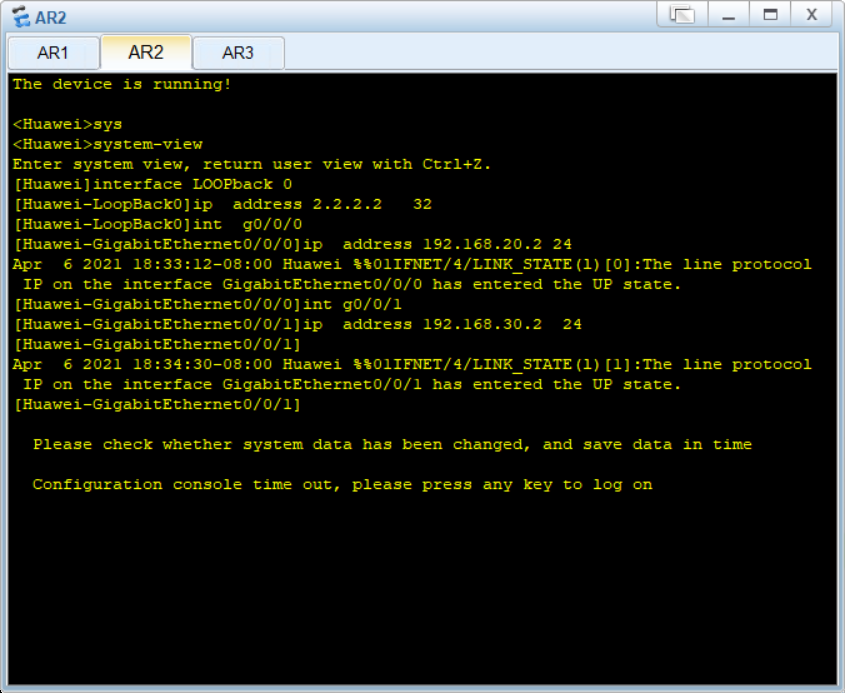

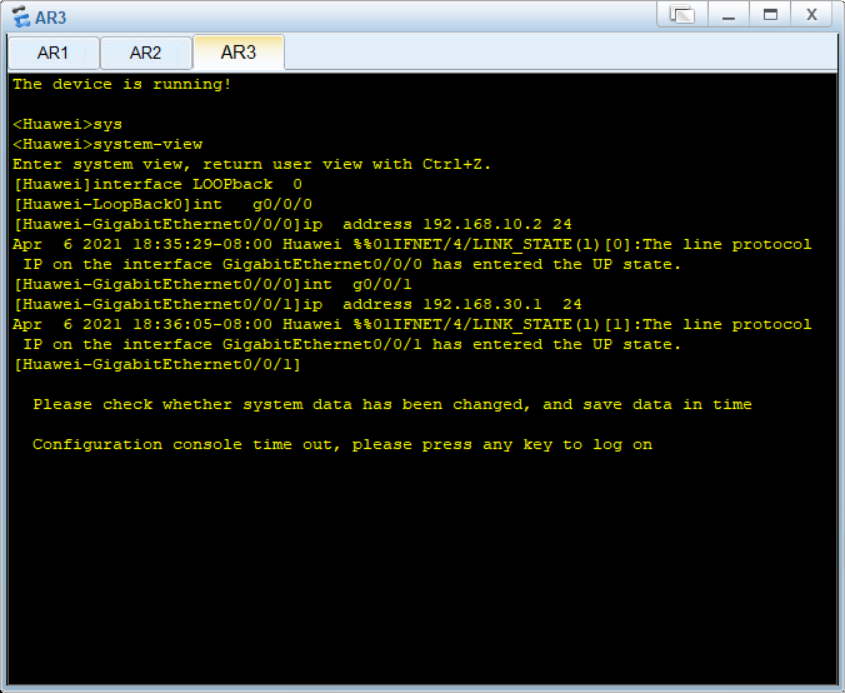

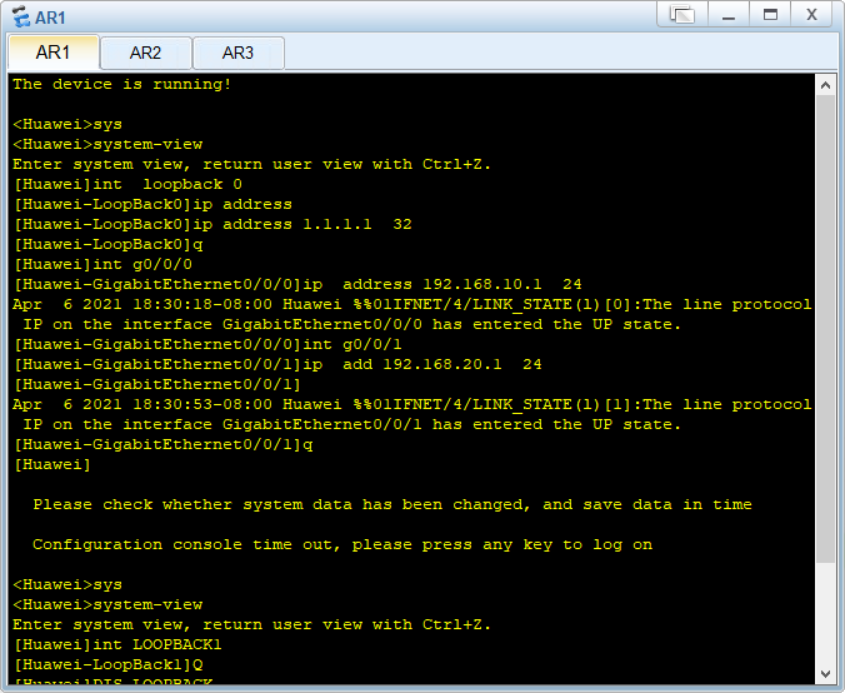

配置LoopBack接口IP地址：
```
loopback 0ip address 1.1.1.1 32
```

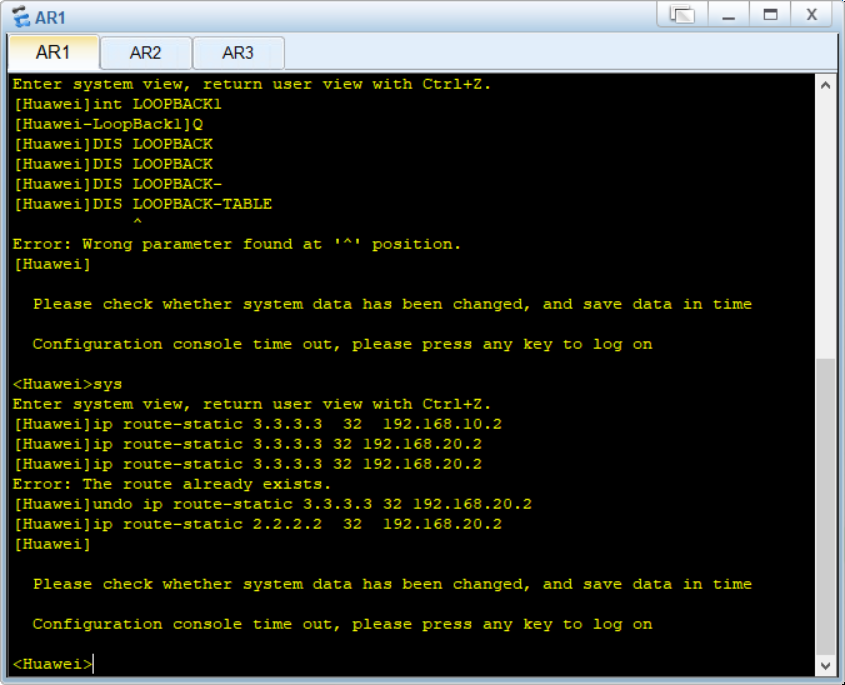

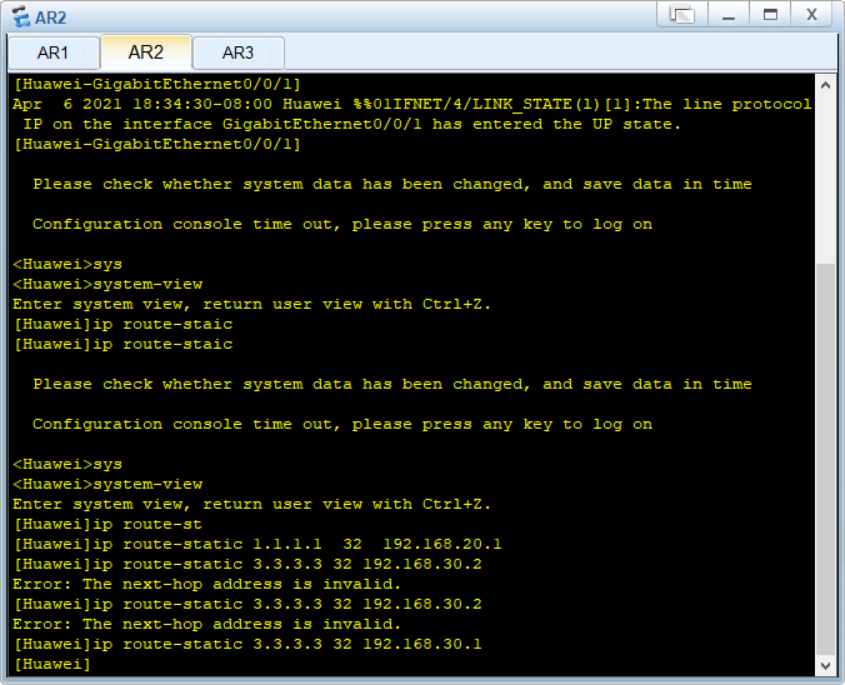

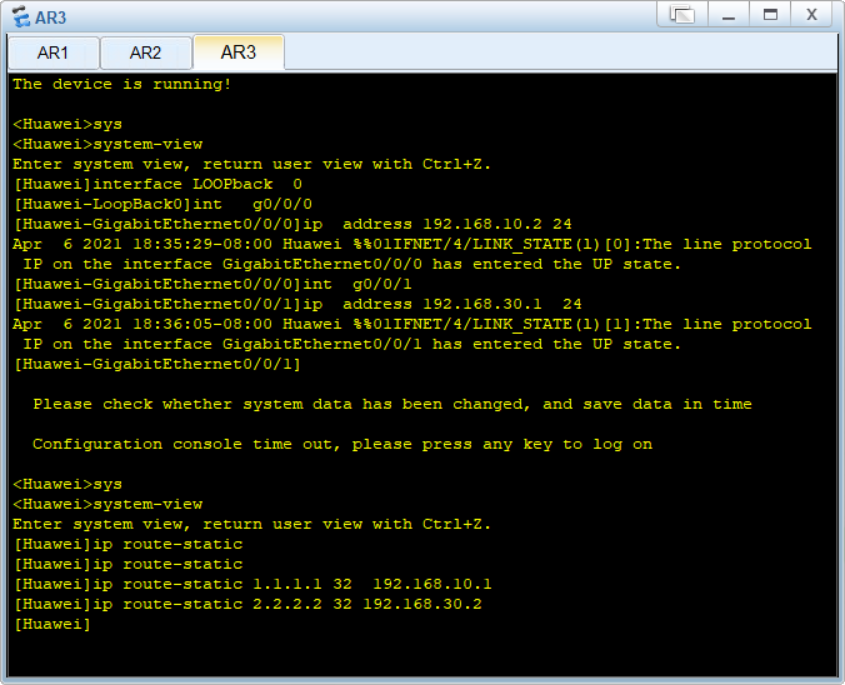

配置静态路由：
```
ip route-static 3.3.3.3 32 192.168.10.2
```

查看路由信息：
```
dis ip int briefdis ip routing-table
```

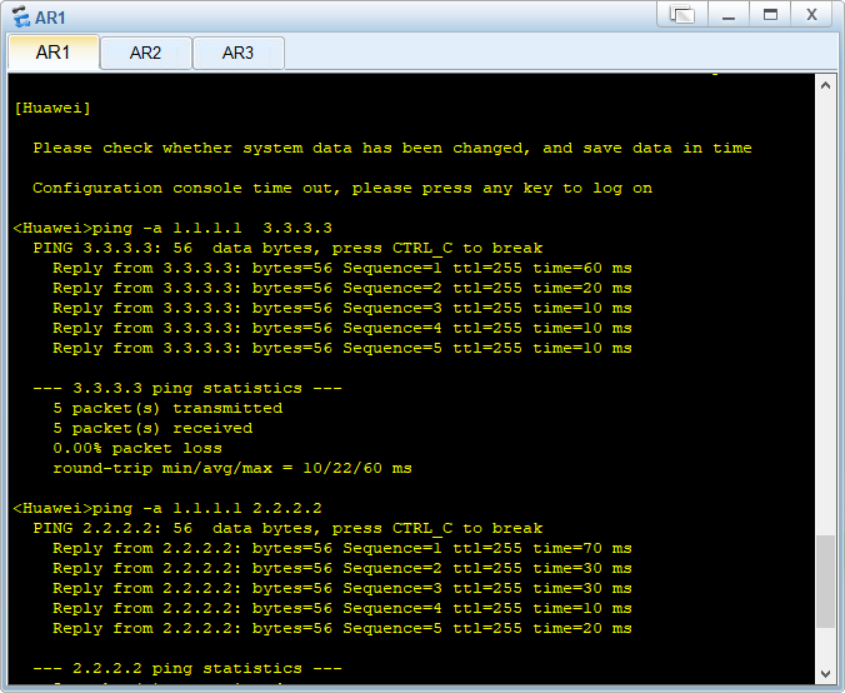

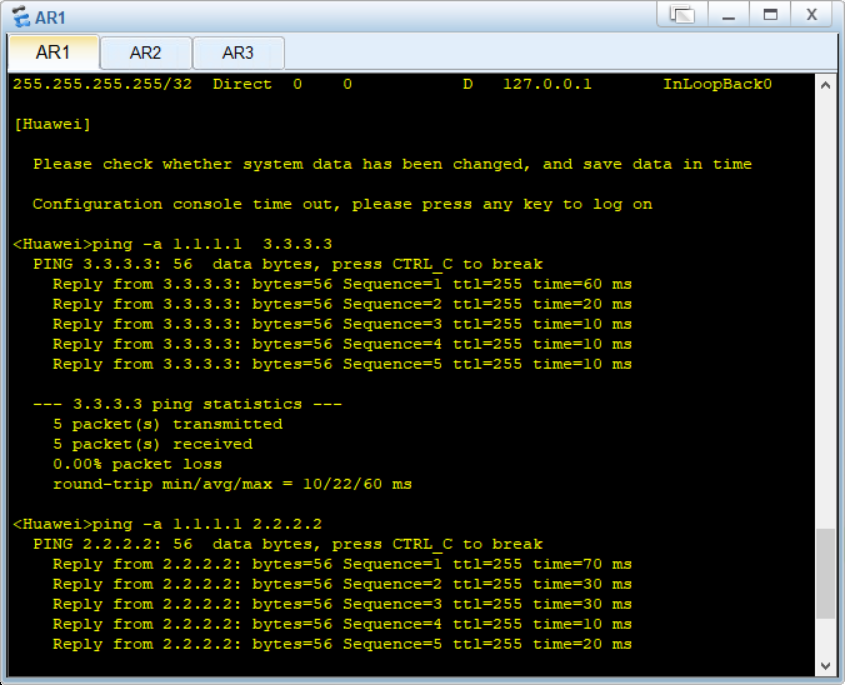

验证连接：

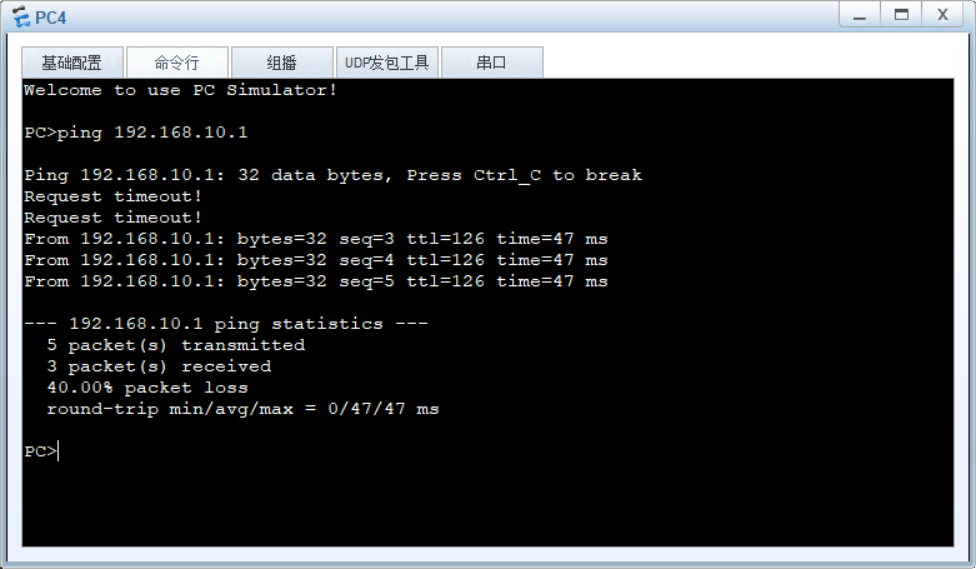

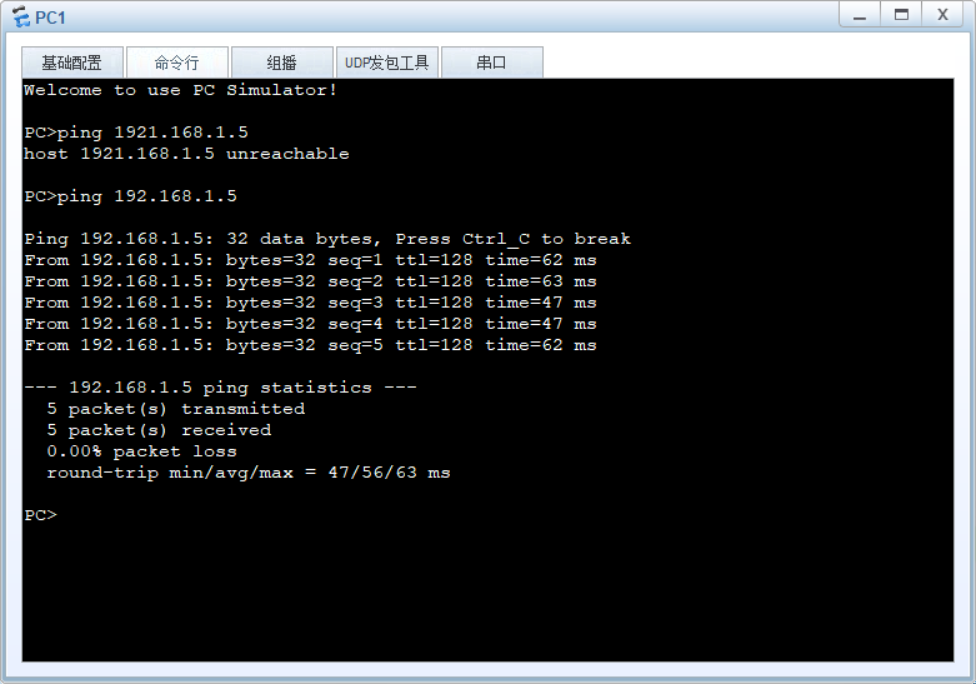

使用ping命令验证网络连接：
```
ping -a 1.1.1.1 2.2.2.2
```

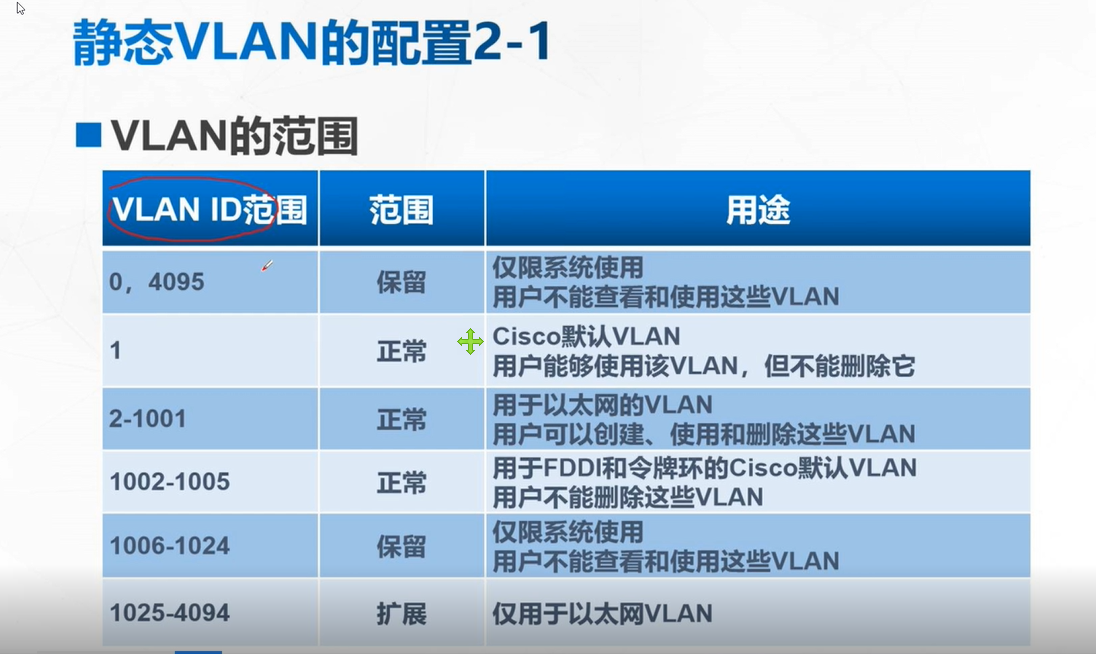

3. 静态VLAN配置

新建拓扑图：

R1----R2----R3|      |      |C1(COVID-19) C2(COVID-19) C3(COVID-19)

配置命令：

创建VLAN并批量添加接口：
```
vlan batch 10 20 30
```

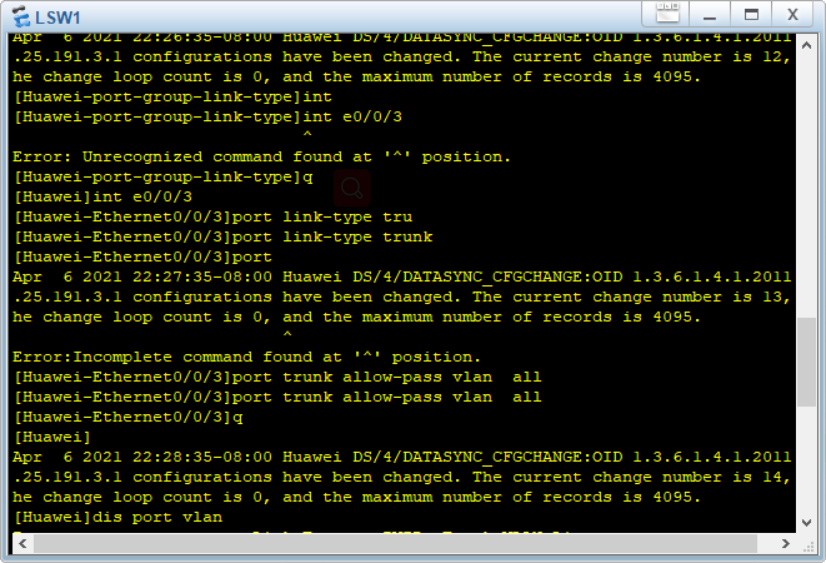

设置接口模式：

port link-type trunkport trunk allow-pass vlan all

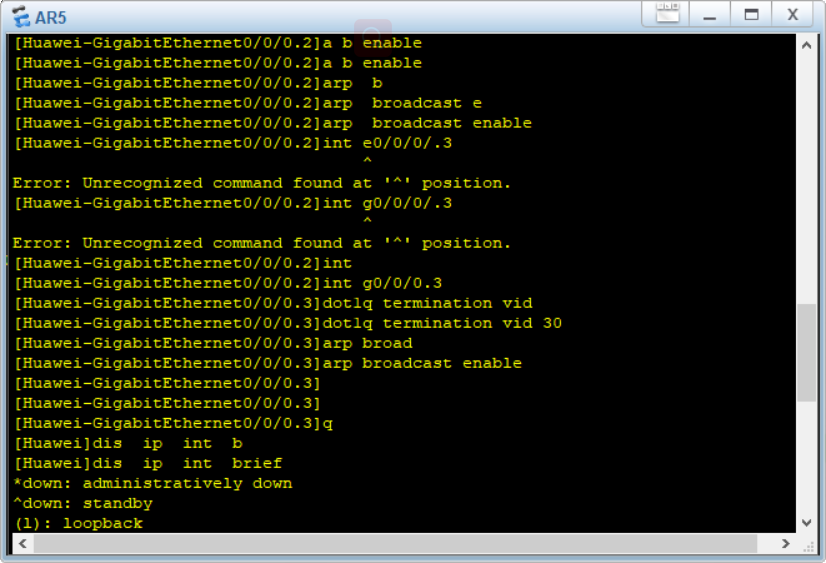

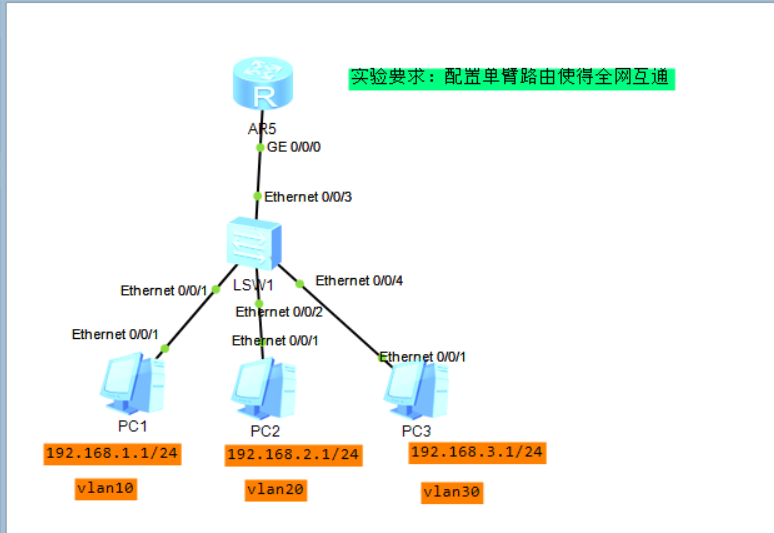

在GigabitEthernet接口上标识VLAN：

GigabitEthernet0/0/0.1 dot1q termination vid 10

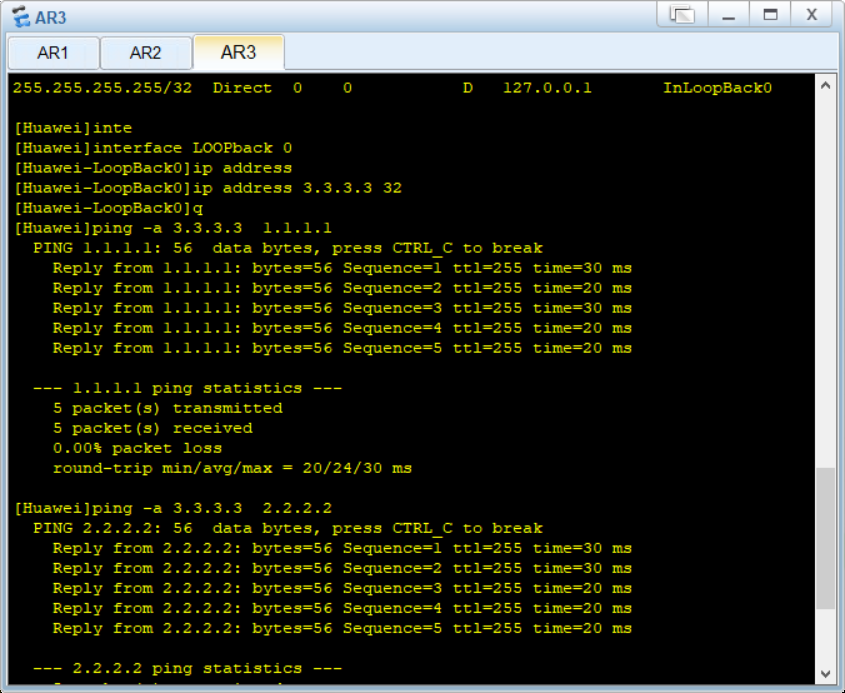

验证连接：

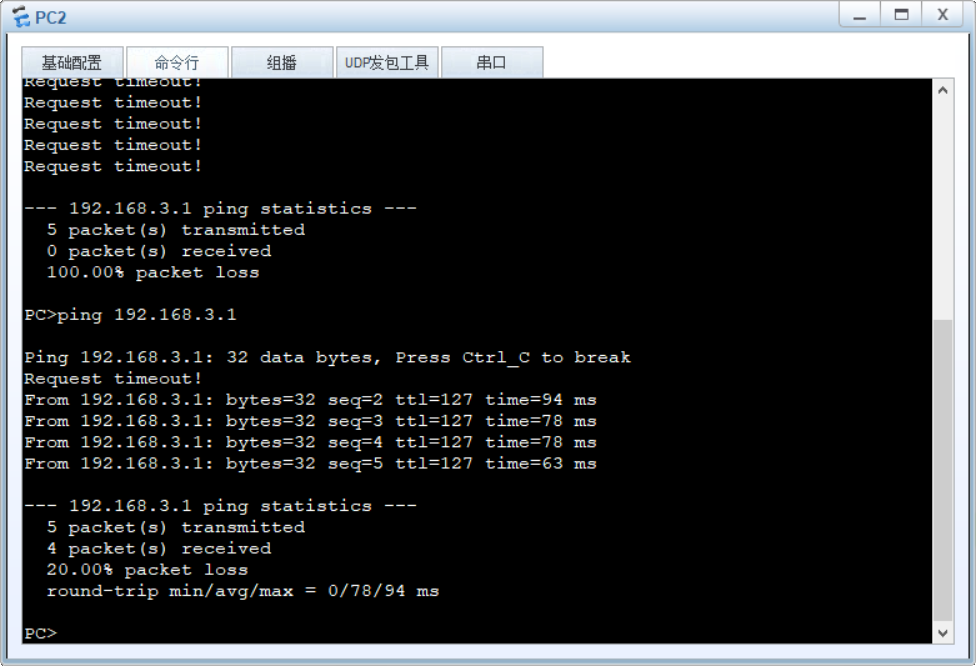

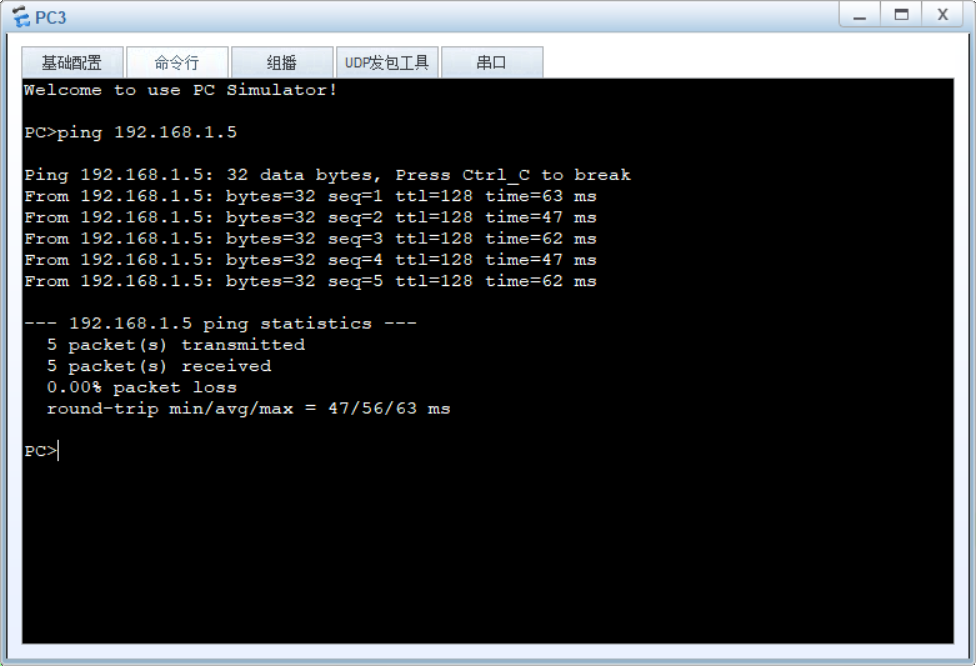

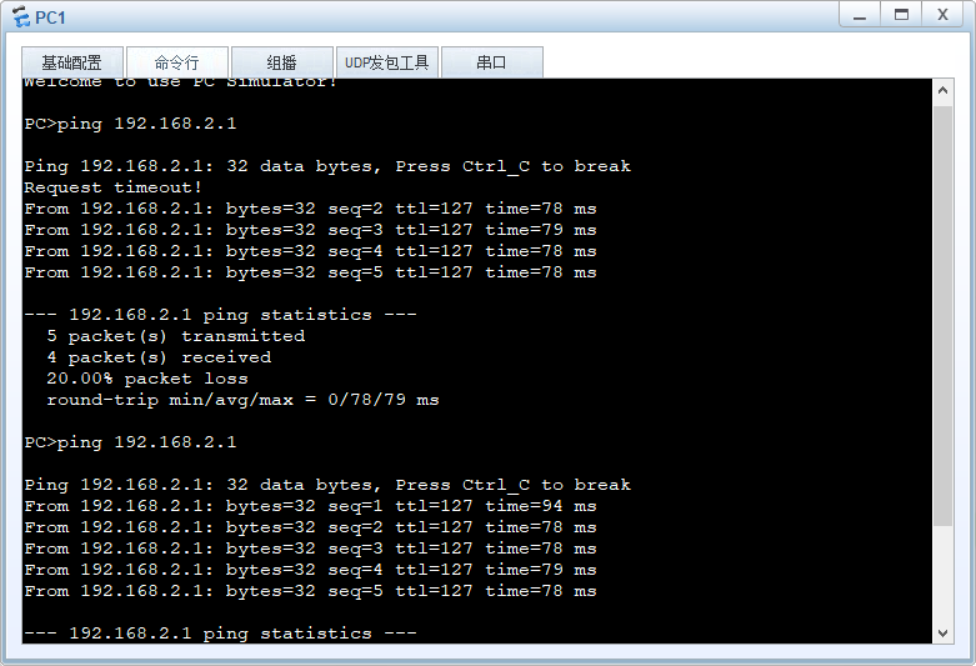

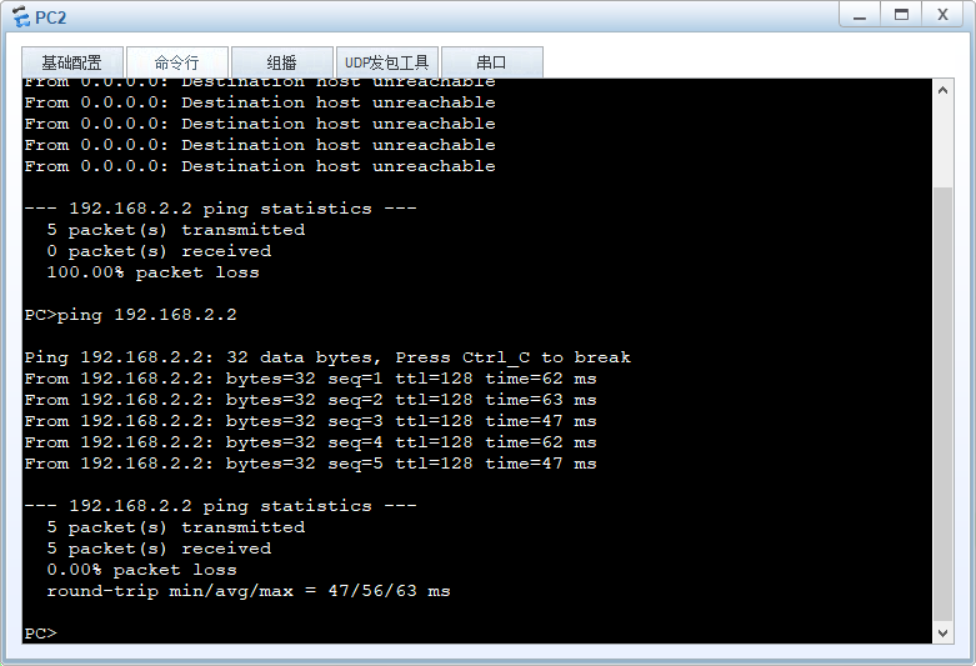

使用ping命令验证网络连接：
```
ping -a 1.1.1.1 2.2.2.2
```

通过以上配置步骤，可以完成VLAN与静态VLAN的配置实验，确保网络划分和路由配置正确无误。
